ايجاد کابل X-Over
ايجاد کابل X-Over
ايجاد کابل X-Over

کابل های کراس CAT5 UTP که از آنان با نام X-over نيز نام برده می شود ، يکی از متداولترين کابل های استفاده شده پس از کابل های Straight می باشند . با استفاده از کابل های فوق ، می توان دو کامپيوتر را بدون نياز به يک هاب و يا سوئيچ به يکديگر متصل نمود. با توجه به اين که هاب عمليات X-over را به صورت داخلی انجام می دهد ، در زمانی که يک کامپيوتر را به يک هاب متصل می نمائيم ، صرفا" به يک کابل Straight نياز می باشد . در صورتی که قصد اتصال دو کامپيوتر به يکديگر را بدون استفاده از يک هاب داشته باشيم ، می بايست عمليات X-over را به صورت دستی انجام داد و کابل مختص آن را ايجاد نمود.

چرا به کابل های X-over نياز داريم ؟

در زمان مبادله داده بين دو دستگاه ( مثلا" کامپيوتر ) ، يکی از آنان به عنوان دريافت کننده و ديگری به عنوان فرستنده ايفای وظيفه می نمايد . تمامی عمليات ارسال داده از طريق کابل های شبکه انجام می شود .يک کابل شبکه از چندين رشته سيم ديگر تشکيل می گردد. از برخی رشته سيم ها به منظور ارسال داده و از برخی ديگر به منظور دريافت داده استفاده می شود. برای ايجاد يک کابل X-over از رويکرد فوق استفاده شده و TX ( ارسال ) يک سمت به RX (دريافت ) سمت ديگر، متصل می گردد . شکل زير نحوه انجام اين عمليات را نشان می دهد :

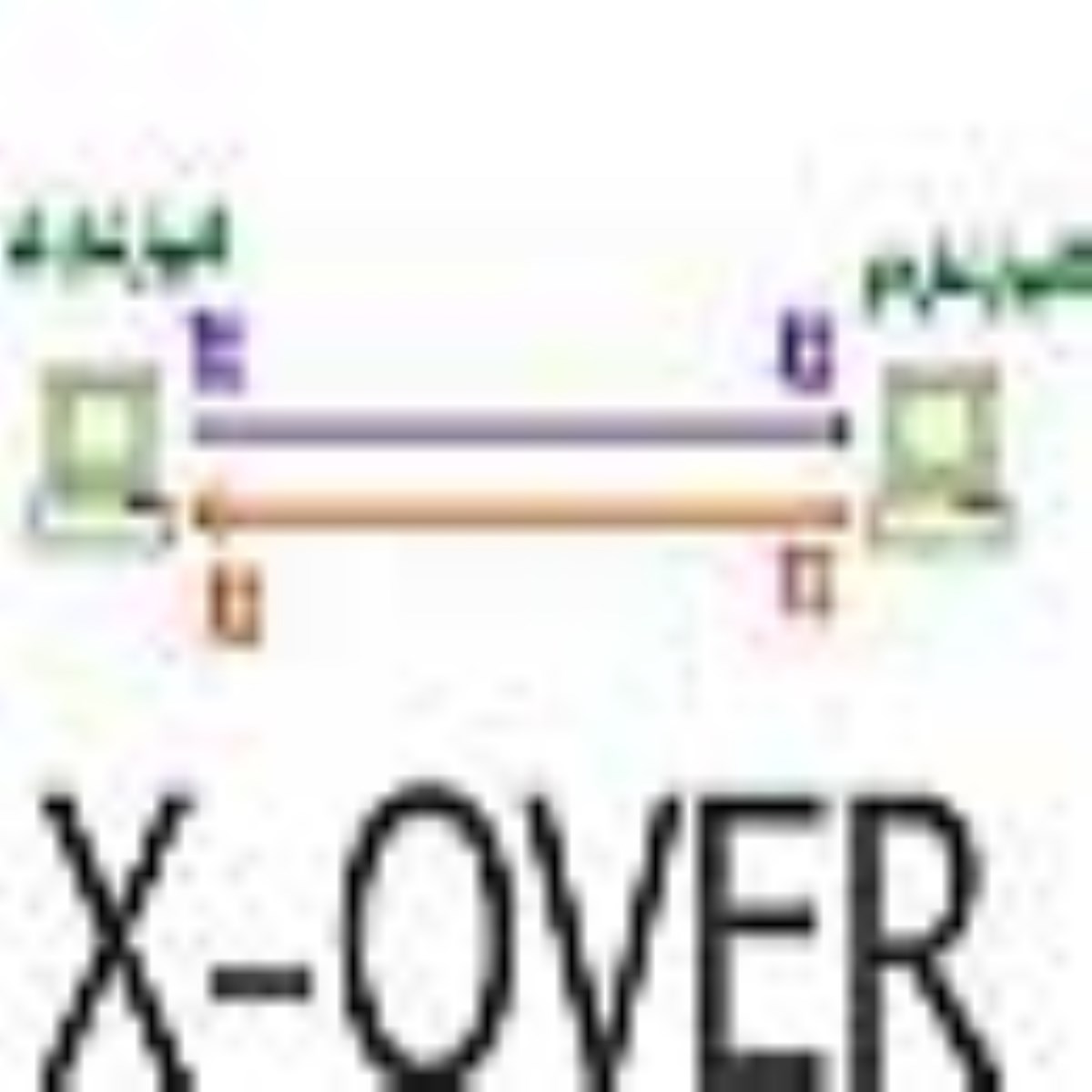

اتصال دو کامپيوتر به يکديگر با استفاده از يک کابل X-over
s

کابل CAT5 X-over

به منظور ايجاد کابل های کراس CAT5 صرفا" از يک روش استفاده می گردد. همانگونه که قبلا" اشاره گرديد ، يک کابل X-over پين TX يک سمت را به پين RX سمت ديگر متصل می نمايد( و برعکس) . شکل زير شماره پين های يک کابل CAT5 معمولی X-over را نشان می دهد .
شماره پين های يک کابل CAT5 X-over .
s
همانگونه که در شکل فوق مشاهده می گردد در کابل های X-over صرفا" از پين های شماره يک ، دو ، سه و شش استفاده می گردد . پين های يک و دو بمنزله يک زوج بوده و پين های سه و شش زوج ديگر را تشکيل می دهند . از پين های چهار ، پنج ، هفت و هشت استفاده نمی گردد . ( صرفا" از چهار پين برای ايجاد يک کابل X-over ، استفاده می گردد ) .

موارد استفاده از کابل های X-over

از کابل های X-over صرفا" به منظور اتصال دو کامپيوتر استفاده نمی شود و می توان از آنان در دستگاه های متفاوتی نظير سوئيچ و يا هاب نيز استفاده نمود . در صورتی که قصد داشته باشيم دو هاب را به يکديگر متصل نمائيم ، معمولا" از پورت uplink استفاده می گردد. پورت فوق ، بخش های tx و rx را کراس نمی نمايد. شکل زير نحوه اتصال دو هاب به يکديگر با استفاده از يک کابل Straight و از طريق پورت Uplink را نشان می دهد :
اتصال دو هاب با استفاده از پورت Uplink و يک کابل Straight

s


با توجه به وجود پورت uplink ، نيازی به استفاده از يک کابل x-over نخواهد بود . در صورتی که امکان استفاده از پورت uplink وجود نداشته باشد و بخواهيم دو هاب را با استفاده از پورت های معمولی به يکديگر متصل نمائيم ، می توان از يک کابل X-over استفاده نمود . شکل زير نحوه اتصال دو هاب به يکديگر با استفاده از يک کابل X-over را و بدون استفاده از پورت Uplink نشان می دهد :
اتصال دو هاب با استفاده از پورت معمولی و يک کابل X-over
s
شکل زير تفاوت موجود بين شماره پين های يک کابل Straight و X-over را نشان می دهد :
تفاوت شماره پين های بين کابل Straight و X-over

s
