فرستنده امواج ویدئویی

ویدئو سندراین مدار قابلیت ارسال همزمان صوت و تصویر را داراست و دارای دو ورودی مجزا برای صدا و تصویر می باشد. شما می توانید خروجی یک دوربین را به این مدار متصل نموده و بدون نیاز به سیم اطلاعات را توسط تلویزیون دریافت نمایید .

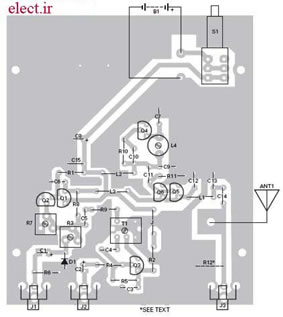

این دستگاه دارای کاربردهای زیادی است از جمله : اتصال بی سیم دستگاههای بازی به تلویزیون ، استفاده از یک ویدئو و پخش تصویر در چند تلویزیون ، ارسال تصویر ویدئو یا هر وسیله دیگر به تلویزیون در مکانهایی که امکان استفاده از سیم وجود ندارد. در ادامه مطلب نقشه شماتیک و همچنین برد PCB آن قرار داده شده است.
سیگنال ورودی از طریق جک شماره یک J۱ به مدار اعمال می شود ، این سیگنال از طریق خازن C۱ به دیود کلمپ D۱ داده می شود ، تا سطح dc پالسهای سینک (همزمانی) را ثابت نگهدارد تا باعث کاهش اثر شکفته شدن تصویر شود .
پتانسیومتر R۳ جهت تنظیم گین سیگنال ویدئو بکار رفته ، کار این پتانسیومتر بسیار شبیه ولوم کنتراست (درخشندگی) در تلویزیون است .پتانسیومتر R۷ جهت تنظیم سطح سیاه سیگنال تصویر بکار رفته که تمامی سطوح سیگنال را به یک اندازه جابجا میکند در واقع میزان روشنائی تصویر را می توان توسط آن تنظیم کرد .
ترانس T۱(مخصوص فرکانسهای رادیوئی) به همراه خازن داخلی خودش یک مدار تانک را تشکیل میدهند که بخشی از اسیلاتور هارتلی به حساب می آیند ، فرکانس این اسیلاتور برروی ۵.۵ مگاهرتز تنظیم شده است.سیگنال صدای ورودی در J۲ به بیس Q۳ از طریق C۲ و R۴ کوپل میشود : سیگنال صدا بر روی حامل فرعی با فرکانسی ۵.۵ مگاهرتز بالاتر از فرکانس حامل تصویر مدوله می شود.صدای مدوله شده به صورت FM ، از طریق مقاومت R۹ و خازن C۵ به قسمت مدولاتور اعمال می گردند .
از طرفی ترانزیستورهای Q۱ , Q۲ برای تقویت سیگنال تصویر و صدا که مدوله شده است در مدار بکار رفته است .Q۴ به همراه L۴ , C۷ , C۹ تشکیل یک مدار اسیلاتور کولپیتس را داده اند که این سیگنال تولید شده جهت مدوله کردن سیگنال صدا و تصویر بکار می رود.سیگنال خروجی از اسیلاتور توسط Q۵ , Q۶ تقویت میشوند.L۱ , C۱۲ , C۱۳ تشکیل یک مدار فیلتر پائین گذر و تطبیق امپدانس را می دهند ؛ مقاومت R۱۲ هم جهت انطباق سیگنال خروجی با هر نوع آنتی بکار رفته که بصورت اختیاری می باشد.

● تنظیم مدار

مدار را به یک تغذیه ۱۲ ولت وصل کنید ، پتانسیومتر های مدار را در وسط قرار دهید . سپس تلویزیون را روشن کرده و سیگنال خروجی مدار را به ورودی آنتن تلویزیون بدهید کانال تلویزیون را بر روی یکی از کانالهای ۲ الی ۶ قرار دهید ، توسط یک پیچ گوشتی غیر فلزی مقدار L۴ را طوری تنظیم کنید که تصویر تلویزیون سیاه شود .
برای تنظیم دقیقتر L۴ را طوری تنظیم کنید که سیاهی تصویر ماکزیمم شود . حال خروجی های صدا تصویر یک دستگاه ویدئو را به ورودی های مدارتان وصل کنید و آنرا روشن و PLAY کنید . الان بایستی شما تصویر را بر روی تلویزیون داشته باشید .
جهت تنظیم بهتر دوباره L۴ را تنظیم کنید . در صورتی که تصویر نیامده بود مدارتان را از لحاظ اتصالات بد بررسی کنید . سپس R۳ را برای بهترین درخشندگی و R۷ را هم برای بهترین حالت تصویر تنظیم کنید . شاید دوباره شما نیاز به تنظیم L۴ بعد از تغییر R۳ , R۷ داشته باشید . نهایتا T۱ را با یک پیچ گوشتی غیر فلزی برای بهترین صدا و تصویر در یافتی تنظیم کنید .
