مقاله حاضر بخش اول از سری مقالات قسمت های سخت افزار کامپیوتر که مجموعا در سه قسمت جمع آوری شده است، می باشد که در این بخش به معرفی و توضیح «پاور»، «حافظه»، «کارت گرافیکی» و «هارد دیسک» پرداخته شده است. شما همچنین می توانید در مقاله معرفی اجزا اصلی کامپیوتر بیشتر در باره این موضوع اطلاعات کسب کنید.

منبع تغذیه Power Supply :

منبع تغذیه، یک دستگاه الکتریکی است که مسئول تأمین و تنظیم جریان الکتریکی در رایانه می باشد. این قطعه به صورت جعبه ای بزرگ و مستقل در جعبه رایانه قرار دارد و بیشتر خرابی ها را در رایانه به وجود می آورد.

کار منبع تغذیه این است که ولتاژ متناوب (ای سی، Alternate Current) را تبدیل به ولتاژ مستقیم (دی سی، Direct Current) می کند.

انواع منبع تغذیه

منبع تغذیه دارای ابعاد و شکل های مختلفی می باشند، که باید با جعبه و مادربرد نصب شده در داخل جعبه رایانه همخوانی و سازگاری داشته باشد. بنابراین، این سه قطعه باید از یک نوع باشند. انواع این اجزاء عبارتند از:
۱- XT
۲- AT desk خوابیده یا رومیزی
۳-AT tower برجی یا ایستاده
۴- Baby AT
۵- Rectifierباریک، نقلی
۶- ATX

زمانی که رایانه XT توسط شرکت آی بی ام به بازار عرضه شد منبع تغذیه آن شبیه منبع تغذیه های قبلی بود، درصورتی که توان خروجی آنها دو برابر قبلی ها بود. پس از آن زمانی که آی بی ام رایانه AT را ساخت از یک منبع تغذیه بزرگتر برای آن استفاده نمود که دارای اشکال مختلفی بود. از این نوع منبع تغذیه استقبال زیادی شد تا جایی که هنوز نیز در سیستم های امروزی از آن استفاده می شود.

نوع برجی یا ایستاده سیستم های AT مشابه سیستم های خوابیدهAT است. مشخصات منبع تغذیه و مادربرد در سیستم های رومیزی با مشخصات منبع تغذیه و مادربرد در سیستم های برجی فرقی ندارد. تنها فرق آنها کلید های برق در مکانهای متفاوت می باشد. نوع دیگری از AT وجود دارد که کوچکتر از نوع ایستاده می باشد و منبع تغذیه آن نیز کوچک می باشد، که بچه ای تی نام دارد. منبع تغذیه جعبه های نقلی نیز از نظر مشخصات ظاهری با سایر منبع تغذیه ها تفاوت دارند. در این نوع جعبه ها مادربردها دارای استاندارد مشخصی نیستند، اما منبع تغذیه آنها دارای استانداردهای مشخصی است و قابل تعویض نیز می باشد.

منبع تغذیه ATX مانند منبع تغذیه نقلی می باشد، بنابراین، این دو قابل جابجایی می باشند. نوع منبع تغذیه ATX دارای مشخصات و مزایای زیر می باشد:

۱- سیگنال های (a) روشن بودن - Power on و سیگنال های (b) توقفStandby (Soft Power) ۵ V در این نوع منبع تغذیه وجود دارد.

۲- امکان حذف گرماگیر (Heat Sink) از روی پردازنده در این نوع وجود دارد.

۳- مادربردها در این نوع حاوی قطعاتی به نام تنظیم گر (Regulator) جهت تولید ولتاژ ۳/۳ ولتی نمی باشند به این علت که رابط منبع تغذیه به مادربرد ،خود دارای ولتاژ ۳/۳ ولت است.

۴- تهویه به سمت داخل منبع تغذیه صورت می گیرد تا مادربرد خنک شود. این کار خود باعث خنک شدن قطعات داخلی و تمیز شدن سطح قطعات داخلی می گردد.

۵- فیش اتصال منبع تغذیه مادربرد۲۰ پایه ای است و امکان اتصال برعکس آن وجود ندارد.

منبع تغذیه دارای ولتاژهای گوناگون با توان های مختلف می باشند مانند:

۱- ولتاژ ۵+ ولت: این نوع ولتاژ توسط تمام مادربردها ، مدارها و وسایل جانبی رایانه مورد استفاده قرار می گیرد و رنگ سیم های آنها قرمز می باشد.

۲- ولتاژ ۱۲+ ولت: موتور هارددیسک و وسایل مشابه با آن از این ولتاژ استفاده می کنند که در مادربردهای جدیدتر دیگر آن را به کار نمی برند. مدارهای درگاه های سریال نیز از این ولتاژ استفاده می کنند. سیم آن نیز معمولاً زرد رنگ است و گاهی اوقات به رنگ قرمز نیز دیده می شود.

۳- ولتاژ های ۵- و ۱۲- ولت: این دو ولتاژ در رایانه های قدیمی وجود داشت ، اما اکنون در منبع تغذیه ها نصب می شوند. این دو دارای جریانی کمتر از یک آمپر هستند.

۴- ولتاژ ۳/۳+ ولت: پردازنده های جدید از ولتاژ ۳/۳ ولت و یا کمتر استفاده می کنند، در صورتی که پردازنده های قدیمی از ولتاژ ۵+ استفاده می کردند. در پردازنده های جدید ولتاژ مورد نیاز پردازنده مستقیماً تولید می شود و بنابراین در هزینه مصرف انرژی صرفه جویی می شود و از حرارت نیز کاسته می شود.

۵- سیگنال های صحت ولتاژ (قدرت مطلوب): پس از روشن شدن سیستم ، منبع تغذیه به مقداری زمان احتیاج دارد تا به سطح ولتاژ مفید و مطلوب برسد و اگر سیستم شروع به کار کند و منبع تغذیه بعد از آن به کار افتد اتفاقات بدی رخ خواهد داد.

برای اینکه رایانه قبل از آمادگی منبع تغذیه روشن نگردد سیگنالی به نام (Power good) درستی ولتاژ و یا قدرت مطلوب به مادربرد ارسال می شود.

تا قبل از رسیدن آن مادربرد کاری انجام نمی دهد و در صورتی که مشکلی در برق به وجود آید و جرقه ای تولید شود منبع تغذیه این سیگنال را قطع می کند و مادربرد کار نخواهد کرد.

۶- سیگنال روشن بودن: در منبع تغذیه های جدید تابعی تعریف شده است که به وسیله نرم افزارها می توان منبع تغذیه را کنترل نمود. این سیگنال با عنوان روشن بودن و یا تأمین قدرت (Power On) مادربرد را کنترل می کند و باعث روشن شدن منبع تغذیه می شود.

۷- سیگنال ۵+ ولتی توقف Standby ۵ V : این ولتاژ در حالت خاموش بودن رایانه وجود دارد ، این سیگنال به صورت نرم افزاری در حالت خاموش بودن رایانه آن را روشن می کند.

اجزاء سازنده منبع تغذیه

۱- مبدل: که ولتاژ را تغییر می دهد.
۲- یک سو کننده : جریان متناوب را به جریان مستقیم تبدیل می کند.
۳- صافی یا پالایشگر : امواج را می گیرد.

منبع تغذیه قبل از روشن شدن رایانه چند آزمایش انجام می دهد ، سپس در صورت صحیح بودن سیستم سیگنال را به مادربرد می رساند. این حالت حفظ می شود و در صورتی که به هر علتی از بین برود دستگاه ریست می شود.

منبع تغذیه به دو صورت خطی و کلیدی طراحی می شود که نوع خطی ترانس های بزرگتر دارند و نوع کلیدی از نظر اندازه و وزن و انرژی بهتر از خطی می باشند. منبع تغذیه های خوب یک مقاومت دارند که از خراب شدن آن جلوگیری می کند.

حافظه

با آن که واژه حافظه را می توان برای هر نوع وسیله ذخیره سازی به کار برد، اما بیشتر برای مشخص نمودن حافظه های سریع با قابلیت ذخیره سازی موقت استفاده می شود. زمانی که پردازنده مجبور باشد برای بازیابی اطلاعات به طور دائم از هارد استفاده نماید طبیعتاً سرعت عملیات آن کند خواهد شد.

به طورکل از حافظه های متعددی به منظور نگهداری موقت اطلاعات استفاده می شود. زمانی که در حافظه های دائمی مانند هارد اطلاعاتی موجود باشد که پردازنده بخواهد از آنها استفاده نماید باید اطلاعات فوق از طریق حافظه RAM در اختیار پردازنده قرار گیرد و سپس اطلاعات مورد نیاز خود را در حافظه Cache و دستور العمل های خاص عملیاتی را در ریجیسترها ذخیره کند. همان طور که می دانید تمام عناصر سخت افزاری و نرم افزاری با یکدیگر کار می کنند و از زمانی که سیستم روشن می شود و تا زمانی که خاموش می شود، پردازنده به صورت دائم و پیوسته از حافظه استفاده می کند.

حافظه رایانه بر اساس نوع آن از تعدادی خازن و ترانزیستور که در چند آی سی(IC) قرار گرفته، تشکیل شده است. برای ذخیره اطلاعات در حافظه، بعضی از ترانزیستورها در حالت قطع و برخی در حالت وصل قرار می گیرند. خازن ها نیز در حالت شارژ و دشارژ قرار می گیرند. در رایانه از چندین نوع حافظه استفاده می شود:

▪Random Access Memory- RAM این نوع حافظه برای ذخیره سازی موقت اطلاعات رایانه در حالت کار با سیستم به کار می رود.

▪ROM- Read Only Memory این نوع حافظه ، حافظه دائم است و از آن برای ذخیره سازی اطلاعات مهم استفاده می شود.

▪ Caching نوعی حافظه است که برای ذخیره اطلاعاتی که دارای فرکانس بازیابی بالا می باشند استفاده می شود.

▪ Basc Input/ Output System- BIOS این حافظه یک نوع حافظه ROM می باشد که از اطلاعات آن جهت هر بار راه اندازی سیستم استفاده می شود.

▪ Virtual Mem این حافظه در زمان نیاز عملیات جایگزینی را در حافظه RAM انجام می دهد. در واقع فضایی بر روی هاردیسک می باشد که از آن برای ذخیره سازی موقت اطلاعات استفاده می شود.

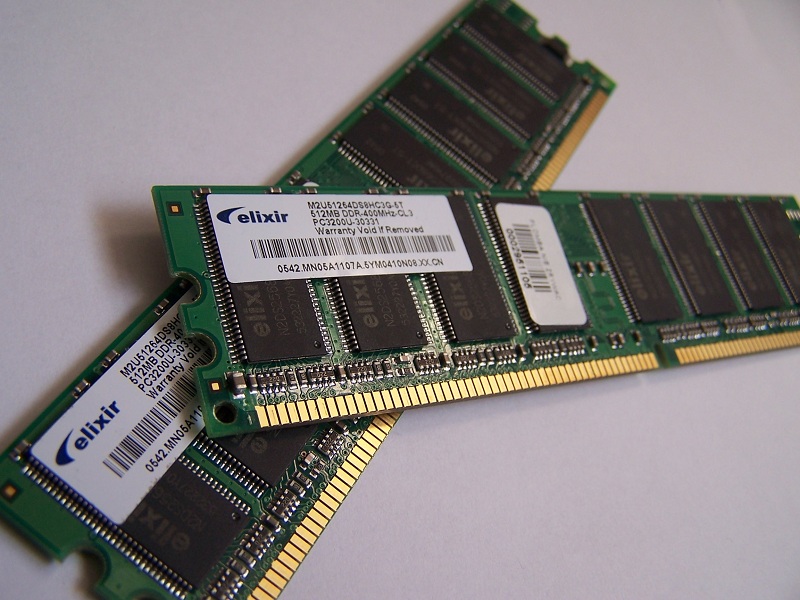

حافظه RAM (خواندنی و نوشتنی)

همان طور که می دانید اطلاعات موقت رایانه با خاموش شدن سیستم کاملاً پاک می شود. به این صورت که اگر برنامه یا داده ای به رایانه داده باشید و به هر علتی برق رایانه قطع شود، پس از روشن شدن دوباره رایانه باید برنامه و یا اطلاعات را دوباره وارد کنید. پردازنده اطلاعات مورد نیاز خود را از حافظه رم دریافت می کند و عملیات لازم را انجام داده و سپس نتایج را در رم ذخیره می کند.

بنابر این این نوع حافظه خواندنی و نوشتنی است. هنگامی که رایانه را روشن می کنید حافظه اصلی کنترل و تست می شود. مقدار حجم تست شده روی صفحه نمایش مشاهده می شود.

حافظه رم به دو نوع تقسیم می شود: DRAM (رم پویا یا دینامیک) و SRAM (رم استاتیک)

حافظه دی رم جهت ذخیره اطلاعات خود از خازن استفاده می کند. خازن در حالت شارژ معادل یک است و در حالت دشارژ معادل صفر است. این حافظه باید به طور مداوم تغذیه الکتریکی شود تا بارهای مثبت و منفی را از دست ندهد. در این حالت در فاصله زمانی متناوب عملیات بازنویسی و تجدید اطلاعات صورت می پذیرد.

دو نوع مدار بازنویسی وجود دارد : ۱۰بیتی که به آن بازنویسی ۱k می گویند و ۱۱ بیتی که به آن بازنویسی ۲k گویند.

حافظه ROM

این نوع حافظه در زمان خاموش شدن رایانه داده هایش را از دست نمی دهد. تعدادی از حافظه مانند ROM و حافظه فلش کارتهای هوشمند در این گروه قرار می گیرد.

سرعت حافظه

سرعت تراشه های رم با مدت زمان لازم برای دسترسی به یک بیت از اطلاعات سنجیده می شود. این واحد با سرعت نانو ثانیه اندازه گیری می شود. توجه داشته باشید که سرعت حافظه های دی رم را با سرعت ساعت اندازه گیری می کنند. سرعت تراشه های حافظه به طور عادی در محدوده ۵۰ تا ۱۲۰ نانوثانیه است. هر چه عدد بیان شده برای سرعت کم تر باشد حافظه سریع تر است. این نوع حافظه ها از نظر سخت افزاری به گروه های زیر تقسیم می شوند:

انواع حافظه

حافظه SRAM حافظه ای با دستیابی تصادفی ایستا می باشد که در آغاز برای Cache استفاده می شد. این حافظه از چندین ترانزیستور برای هر یک از سلول های حافظه خود استفاده می نماید. این نوع حافظه قادر نیست مانند DRAM اطلاعات را به طور پیوسته بازخوانی نماید. هر یک از سلول های حافظه مادامی که منبع تأمین انرژی آنها فعال باشد داده های خود را ذخیره خواهد نمود. سرعت این نوع حافظه ها بسیار بالا می باشد.

چه میزان حافظه مورد نیاز است؟

میزان حافظه مورد نیاز بر اساس کاربردهای متفاوت گوناگون می باشد. برای استفاده از برنامه های خاص، نرم افزارهای طراحی و انیمیشن سه بعدی برنامه های سرگرم کننده و دستیابی به اینترنت هر یک نیاز به حافظه خاصی دارد.

در واقع افزایش حافظه به نوع استفاده از رایانه مربوط می گردد. به طور مثال سیستم عامل ویندوز ۹۵ و یا ۹۸ حداقل به ۳۲ مگابایت حافظه نیاز دارد. سیستم عامل ویندوز ۲۰۰۰ حداقل به ۶۴ مگابایت، سیستم عامل لینوکس حداقل به ۴ مگابایت، سیستم عامل اپل به ۱۶ مگابایت و ویندوز XP به ۶۴ مگابایت حافظه نیاز دارد.

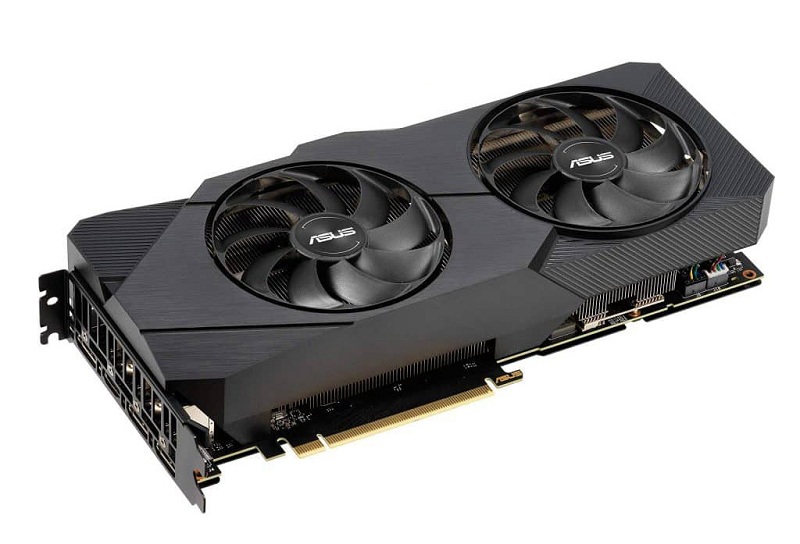

کارت گرافیکی

برای اینکه بتوان در صفحه نمایش رایانه ، تصویرهای مربوط به داده ها و اطلاعات را مشاهده نمود باید ارتباطی بین مادربرد و نمایشگر برقرار شود ، به همین دلیل کارت گرافیکی در یکی از شکاف های توسعه مادربرد قرار می گیرد و یا یک کابل به مادربرد وصل می شود و نمایش اطلاعات بر روی صفحه را کنترل می کند.

کارت گرافیکی در رایانه دارای جایگاه خاصی است. در بیشتر رایانه ها ، کارت گرافیکی اطلاعات دیجیتال را برای نمایش توسط نمایشگر به اطلاعات آنالوگ تبدیل می نمایند. در واقع نقاط تشکیل دهنده تصویر بر روی نمایشگر پیکسل نام دارند. هر پیکسل یک رنگ را نمایش می دهد. در نمایشگرهای مکینتاش هر پیکسل دارای دو رنگ است (سفید و سیاه). در بعضی نمایشگر های امروزی هر پیکسل دارای ۲۵۶ رنگ است. در بیشتر صفحات نمایشگر ، پیکسل ها به صورت تمام رنگ (True Color) هستند و دارای ۱۶/۸ میلیون حالت مختلفند.

کارت گرافیکی یک برد مدار چاپی به همراه حافظه و یک پردازنده اختصاصی است. پردازنده محاسبات مورد نیاز گرافیکی را انجام می دهد.

کارت های گرافیکی با نامهای زیر شناخته می شوند: کارت ویدیویی ، کنترل گر گرافیکی یا ویدیویی ، آداپتور گرافیکی یا ویدیویی، شتاب دهنده گرافیکی یا ویدیویی.

کارت گرافیکی از سه بخش اساسی تشکیل می شود:

حافظه:

یکی از مهمترین اجزای کارت گرافیکی است.حافظه رنگ مربوط به هر پیکسل را نگهداری می کند.

در ساده ترین حالت (دو پیکسل سیاه و سفید) به یک بیت برای ذخیره سازی رنگ هر پیکسل نیاز می باشد. با توجه به اینکه هر بایت شامل هشت بیت است ، نیاز به هشتاد بایت برای ذخیره سازی رنگ مربوط به پیکسل های موجود در یک سطر در روی صفحه نمایشگر و ۳۸۴۰۰ بایت حافظه به منظور نگهداری تمام پیکسل های قابل مشاهده بر روی نمایشگر خواهد بود.

اینترفیس رایانه:

اینتر فیس با اتصال کارت گرافیکی به گذرگاه مربوطه بر روی برد اصلی ، محتویات حافظه را تغییر می دهد. در این حالت رایانه سیگنال ها را از طریق گذرگاه برای تغییر محتویات حافظه ارسال می کند.

اینترفیس ویدیو:

این قسمت سیگنال مورد نیاز برای مانیتور را می سازد. کارت گرافیکی سیگنال های رنگی را تولید می کند و باعث حرکت اشعه در CRT می شود. در واقع کارت گرافیکی تمام حافظه ای مربوطه را بیت به بیت اسکن می کند. سیگنال های مورد نظر جهت هر پیکسل موجود برای هر خط ارسال و در نهایت یک پالس افقی Sync ارسال می گردد ، عملیات فوق برای ۴۸۰ خط تکرار و در پایان یک پالس عمودی Sync ارسال خواهد شد.

کارت های گرافیکی ساده frame Buffer نامیده می شود. این نوع کارت یک Frame از اطلاعات را نگاهداری می کند. ریزپردازنده رایانه مسئول بهنگام سازی هر بایت در حافظه کارت گرافیک است. در صورتی که عملیات گرافیکی پیچیده ای وجود داشته باشد ، ریزپردازنده مدت زیادی را صرف بهنگام سازی حافظه کارت می نماید. بنابراین برای سایر عملیات زمانی باقی نخواهد ماند. مثلاً اگر یک تصویر سه بعدی دارای ۰۰۰/۱۵ ضلع باشد ، ریزپردازنده باید هر ضلع را رسم و عملیات مربوط را در کارت انجام دهد ، بدین صورت این عملیات زمان زیادی لازم دارد.

در صورتی که کارت های گرافیکی جدید حجم عملیات مربوط به پردازنده را به شدت کاهش می دهد.

این نوع کارت های جدید دارای یک پردازنده قوی هستند که مختص این عملیات می باشند. با توجه به نوع کارت گرافیک پردازنده می تواند یک کمک پردازنده گرافیکی و یا یک شتاب دهنده گرافیکی باشد.

پردازنده کمکی و پردازنده اصلی همزمان فعالیت نموده و زمانی که از شتاب دهنده گرافیک استفاده می شود دستورات لازم از طریق پردازنده اصلی برای شتاب دهنده ارسال و شتاب دهنده سایر کارها را انجام می دهد. در سیستم های کمک پردازنده درایو کارت گرافیک عملیات مربوط به کارهای گرافیکی را به طور مستقیم برای پردازنده کمکی گرافیکی ارسال می کند. در سیستم های شتاب دهنده گرافیکی درایو کارت گرافیک در ابتدا همه چیز را برای پردازنده اصلی ارسال می کند. سپس پردازنده اصلی شتاب دهنده گرافیک را هدایت می نماید.

عناصر کارت گرافیکی

▪ حافظه: در کارت گرافیکی از حافظه های مختلف استفاده می شود. یکی از بهترین نوع آنها از پیکربندی dual-ported استفاده می نماید. در این نوع کارت ها امکان نوشتن در یک بخش و خواندن از بخش دیگر به صورت همزمان امکان پذیر است. بدین صورت مدت زمان کاهش خواهد یافت.

(Digital-to-Analog Converter DAC ) : یک نوع تبدیل کننده می باشد که داده ها را به دیجیتال تبدیل می کند. سرعت این نوع تبدیل کننده تأثیر بسیار زیادی بر مشاهده تصویر بر روی صفحه نمایش خواهد داشت.

▪Display Connector: اغلب کارت های گرافیکی از کانکتور ۱۵ پین استفاده می کنند. این نوع کانکتورها در زمان عرضه VGA مطرح شدند.

▪Graphic BIOS :کارت های گرافیکی دارای یک تراشه کوچک می باشند. این تراشه به قسمت های دیگر کارت نحوه انجام عملیات را اعمال خواهد کرد. این قسمت مسئولیت تست کارت گرافیک یعنی عملیات ورودی و خروجی را نیز بر عهده دارد .

Computer ( (bus Connector: این نوع پورت امکان اتصال کارت بر حافظه را فراهم می آورد و دارای سرعت بیشتری می باشد. بیشتر این گذرگاه ها از نوع AGP می باشد.

▪پردازنده گرافیکی: همانطور که از نام آن پیداست مغز کارت گرافیک می باشد و می تواند در سه حالت پیکربندی کارت گرافیکی را انجام دهد.

استانداردهای کارت گرافیک

اولین کارت گرافیک در سال ۱۹۸۱ توسط شرکت IBM به بازار عرضه گردید. این نوع کارت به صورت تک رنگ و با نام اختصاری MDAS ارائه گردید. رنگ نوشته در این حالت سفید یا سبز و زمینه سیاه بود. صفحات نمایشگری که از این کارت ها استفاده می کردند ، متنی بودند. سپس کارت های چهار رنگ HGC در بازار عرضه گردیدند.

بعد از آن کارت های هشت رنگ CGA و کارت های شانزده رنگ EGA تولید شدند. شرکت IBM در سال ۱۹۷۸ کارت VGA را تولید کرد. این نوع کارت ها ۲۵۶ رنگ را نشان می دادند و وضوح آنها ۴۰۰* ۷۲۰ بود. سپس کارت های SVGA عرضه شدند. این نوع کارت ۱۶/۸ میلیون رنگ با وضوح ۱۰۲۴* ۱۲۸۰ بود. هر چه تعداد رنگ و وضوح تصویر افزایش یابد کارت گرافیک بهتر خواهد بود. کارت های گرافیکی به راحتی به سیستم متصل می شوند. کارت های جدید از طریق پورت AGP و کارت های قدیمی از طریق اسلات های ISA و یا PCI بر سیستم متصل می شدند.

هارد دیسک

با این که دیسک های نرم توانایی ذخیره اطلاعات را دارند، اما دارای معایبی نیز می باشند. از جمله این عیب ها گنجایش و سرعت کم دسترسی به اطلاعات را می توان نام برد. در صورتی که دیسک سخت این گونه نمی باشد.

هر رایانه معمولاً یک هارد دیسک دارد اما بعضی سیستم ها ممکن است دارای دو یا چند هارددیسک باشند. در واقع هارددیسک یک محیط ذخیره سازی دائم برای داده ها می باشد. اطلاعات در رایانه به گونه ای تبدیل می گردند که بتوان آنها را به طور دائم بر روی هارد ذخیره کرد. هارددیسک در سال ۱۹۵۰ اختراع گردید. در آن زمان هارددیسک ها با قطر ۲۰ اینچ یعنی ۵۰/۸ سانتی متر و توانایی ذخیره سازی چندین مگابایت را داشتند. به این دیسک ها دیسک ثابت می گفتند. اما برای تمایز آنها با فلاپی دیسک هارددیسک نام گرفتند.این هارددیسک ها دارای یک صفحه برای نگهداری محیط مغناطیسی می باشند. در واقع هارددیسک مشابه یک نوار کاست می باشد و از روش نوار کاست برای ضبط مغناطیسی استفاده می نمایند. در این حالت به سادگی می توان اطلاعات را حذف و بازنویسی کرد. این اطلاعات مدت ها باقی خواهند ماند.
